条款原文
TSG 31-2025《工业管道安全技术规程》第 4.4.2.7 条（无损检测记录和报告）规定：
承担无损检测的单位应当做好无损检测记录，正确填写无损检测报告，妥善保管无损检测档案和射线底片（包括原缺陷的底片）、超声自动记录资料；射线底片应当采用数字化永久存档，原始底片至少保存 7 年，之后应当转交使用单位妥善保管，直至管道报废。
这条规定包含四层要求，容易被读成一句"把底片扫成电子版"，实际上每一层都要单独落实。

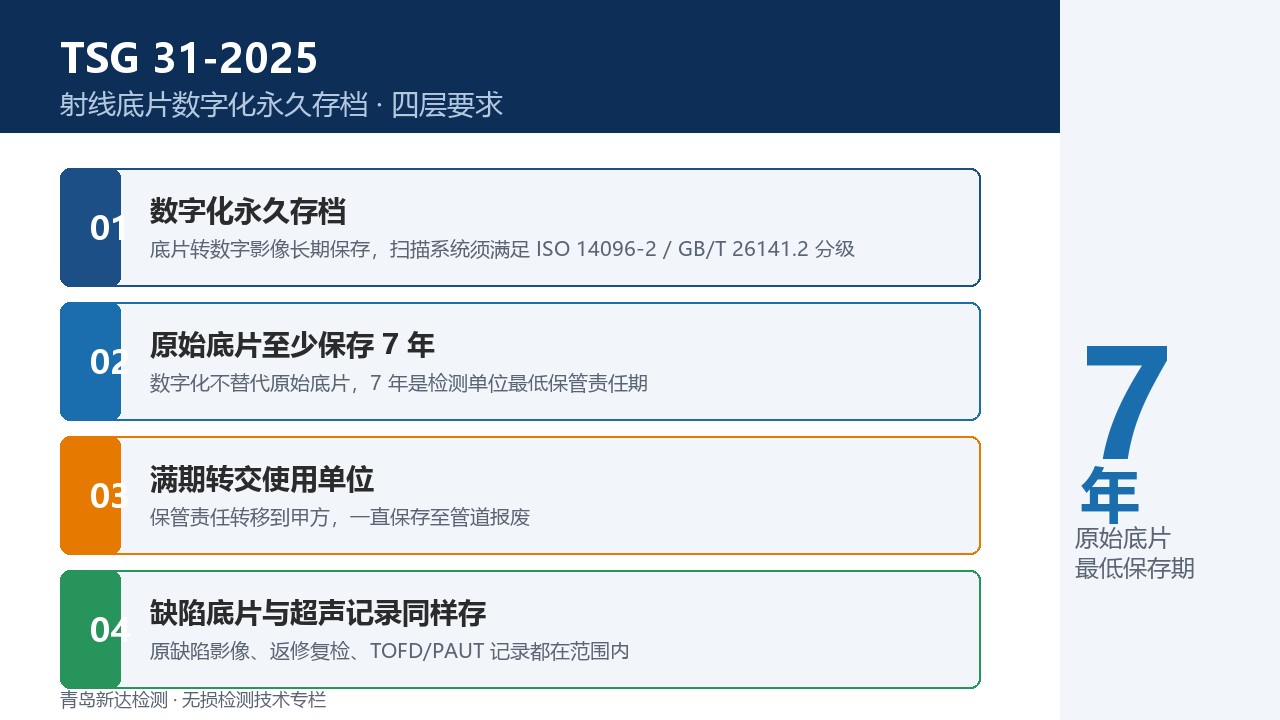

四层要求拆开看
一是"数字化永久存档"。 要求的是把射线底片转成数字影像并长期保存，不是简单拍个照。用于底片数字化的扫描系统，应满足 ISO 14096-2 与 GB/T 26141.2 对工业胶片数字化系统的分级要求（DS、DB、DA 级），关键指标是空间分辨力与灰阶响应——扫出来的影像如果分辨力不够，细节会丢，评片结论就站不住。
二是"原始底片至少保存 7 年"。 数字化不等于可以销毁原始底片。7 年是检测单位的最低保管责任期。
三是"之后转交使用单位保管，直至管道报废"。 7 年之后，原始底片的保管责任从检测单位转移到使用单位，且要一直保存到管道报废为止。这是一条容易被漏掉的交接义务。
四是"无损检测档案和射线底片（包括原缺陷的底片）、超声自动记录资料"都要妥善保管。 注意这里点名了"原缺陷的底片"——有缺陷的底片、返修前的记录，是最有追溯价值的部分，不能只存合格的那部分。超声自动记录资料（如 TOFD、相控阵的记录数据）同样在保管范围内。
为什么这样规定
射线检测的特殊性在于：评片结论依赖影像，而影像往往是最早、也是最完整的留存证据。管道投用后如果发生泄漏、开裂，需要回到当年的检测记录去判断——是制造缺陷、安装缺陷还是服役中产生的损伤？这个判断必须有据可查。
传统胶片保存面临几个实际问题：胶片会随时间和温湿度劣化；胶片占用大量存储空间；调阅困难（找一张几年前的底片往往要翻箱倒柜）；人员流动后底片与报告容易脱节。数字化存档解决的就是可追溯性和可及性。
对检测单位意味着什么
需要补上的能力有四块：
· 底片数字化能力——配备符合标准分级要求的胶片扫描系统，明确扫描参数（分辨力、灰阶）、命名规则和校验方法。
2. 存储与检索体系——数字影像的存储空间、备份策略、与工程编号/焊缝编号的对应关系，保证"给一个焊口号，几分钟内调出当年影像"。
3. 流程改造——把"扫描归档"写进作业流程，而不是出完报告再补；评片记录、原始底片、数字影像三者编号一致。
4. 交接机制——建立满 7 年向使用单位移交底片清单与交接记录的制度。
顺带一句：如果直接采用数字射线（DR/CR），成像是数字影像，天然满足数字化存档要求，不需要额外的扫描环节。这也是近年工业胶片价格持续上涨背景下，越来越多单位转向数字射线的现实原因之一。
对委托方（使用单位）意味着什么
委托方常以为这只是检测单位的事，其实有三处与甲方直接相关：
· 验收时要拿到什么——不只是纸质报告，还应明确数字影像的交付格式、介质与编号规则，写进合同或技术协议。
2. 7 年后的交接——原始底片到期要转交到甲方手里，甲方要有存放条件和台账。这条如果没约定，交接时很容易出现"片子找不齐"。
3. 缺陷底片与返修记录——验收资料里应包含原缺陷影像和返修后的复检影像，缺了这一块，后续追溯是断的。
落地清单
检测单位
· 核查现有底片数字化设备是否满足 ISO 14096-2 / GB/T 26141.2 的分级要求
· 制定统一的影像命名与编号规则（工程号—管线号—焊口号—拍片号）
· 明确存储周期、备份方式与调阅权限
· 把扫描归档节点写进作业指导书，与报告同步完成
· 建立满 7 年底片移交清单模板与交接记录
委托方
· 在技术协议里写明：交付数字影像的格式、份数、编号规则
· 写明原始底片的保管责任期与到期移交方式
· 要求交付资料包含原缺陷影像与返修复检影像
· 明确超声自动记录资料（TOFD/PAUT）的交付与保管要求
· 本单位建立检测档案台账，与设备台账、管道轴测图对应
三个常见疑问
问：扫描后的数字影像，能替代原始底片作为评片依据吗？
不能简单等同。本条款的要求是"数字化永久存档"+"原始底片至少保存 7 年"，两者并存。数字影像用于检索和追溯，原始底片在保管期内仍然是原始凭证。
问：数字射线（DR/CR）拍出来的影像，还需要扫描吗？
不需要。DR、CR 直接输出数字影像，本身就是数字格式，只需按归档要求存储与管理即可。
问：老项目的底片怎么补？
存量底片建议按工程批次分批数字化，优先处理在运行的高风险管线（高温、高压、腐蚀环境、高后果区）和已有缺陷记录的部位。
青岛新达检测服务有限公司
2013 年成立 · 总部青岛 · 5 家分公司 · 全国及海外项目制
覆盖无损检测（UT/RT/MT/PT/PAUT/TOFD）、理化检测、焊接工艺评定、绿色低碳
官网：www.xinda1.com
说明：本文条款内容依据 TSG 31-2025《工业管道安全技术规程》4.4.2.7 条公开文本整理，具体执行以规程正式文本和主管部门解释为准。
